고압 탄소 및 스테인리스 스틸 유압 플랜지 피팅
당사의 탄소강 및 스테인리스강 유압 플랜지 피팅은 정밀하게 설계된 고압 커넥터로, 까다로운 유압 시스템용으로 설계되었습니다. SAE J518 및 ISO 6162 표준을 준수하는 이 플랜지는 밸브 블록, 펌프 및 파이프라인에 누수 방지 및 진동 방지 연결을 제공합니다. 고강도 탄소강(42CrMo) 또는 내식성 스테인리스강(SS316)으로 제공되며, 최대 700bar(10,000PSI)의 압력을 견디면서도 기존 플랜지 대비 30~50%의 공간을 절약합니다. 직선, 45도, 90도 플랜지가 있으며, 코드는 61과 62입니다. 형상은 굽힘 및 단조가 있습니다.
제품소개
주요 기능 및 이점
1. 초고압 저항성
작동 압력은 350~700bar(5,000~10,000PSI)이며, 파열 압력의 안전 여유는 4배입니다.
재질 옵션 :
탄소강(42CrMo): 고강도 산업용으로 이상적입니다.
스테인리스 스틸(SS316): 해양, 화학 또는 식품 등급 환경에 적합합니다.
2. 공간 절약형 임베디드 디자인
표준 플랜지보다 50% 더 컴팩트하여 밸브 블록이나 좁은 공간에도 완벽하게 들어맞습니다.
건설 기계, 풍력 터빈, 모바일 유압 장치의 시스템 부피를 줄입니다.
3. 누수 방지 밀봉 기술
이중 밀봉 시스템: FKM/NBR O-링과 금속-금속 콘 씰을 결합하여 고장 없는 성능을 제공합니다.
SAE J518 코드 61/62 및 ISO 6162 표준을 충족하여 호환성이 보장됩니다.
4. 빠른 연결 및 모듈형 유지 관리
자체 밀봉 밸브 옵션을 사용하면 시스템을 중단하지 않고도 테스트/샘플링이 가능합니다.
교체 가능한 플랜지 코어를 사용하면 완전 분해가 필요 없어 가동 중지 시간이 70% 단축됩니다.
5. 진동 방지 및 수명
잠금 나사산과 인산염/니켈 도금 표면은 진동으로 인한 풀림을 방지합니다.
100,000회 이상의 압력 사이클을 견딥니다(ISO 10771 인증).
1JFL9
1804-FG왜 우리의 유압 플랜지를 선택해야 할까요?
✔ 입증된 신뢰성: ISO 및 SAE 규정 준수를 위해 엄격한 테스트를 거쳤습니다.
✔ 글로벌 표준화: 주요 OEM 시스템과 호환 가능.
✔ 비용 효율성: 모듈식 설계로 수명주기 비용이 절감됩니다.
✔ 사용자 정의 가능: 센서 포트, RFID 태그 또는 특수 코팅(선택 사항)
결론
컴팩트한 크기, 누유 방지, 간편한 유지 보수를 요구하는 고압 유압 시스템에 적합한 당사의 탄소강 및 스테인리스강 유압 플랜지는 탁월한 성능을 제공합니다. 건설, 에너지 또는 산업 자동화 등 어떤 분야에서든 이 어댑터는 안전하고 내구성이 뛰어나며 효율적인 유체 동력 연결을 보장합니다.
SAE/ISO 규격을 준수하는 유압 솔루션에 대한 견적을 오늘 요청하세요!
기술 데이터
참고 - JICM x SAE Flange 시리즈의 모든 피팅은 일체형 구조입니다.

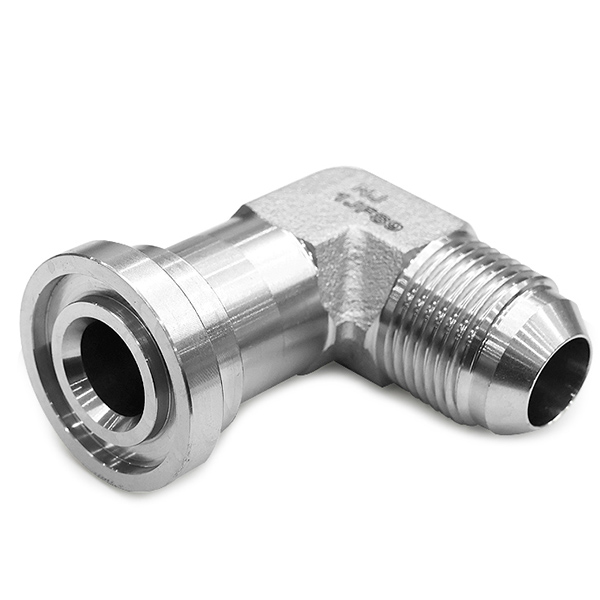

JIC Male x SAE 플랜지 CD 61 90도 굽힘 어댑터(그림 1JFL9)
| Thread | 플랜지 | 부품이 없습니다 | L | M | D | W | H | ||
| 대시 | JIC | 대시 | CD 61 | mm | mm | mm | mm | mm | |
| -12 | 3 / 4-16 | -08 | 1/2 | 1JFL9-1208 | 46 | 57 | 30.2 | 6.7 | 22 |
| -12 | 3 / 4-16 | -12 | 3/4 | 1JFL9-1212 | 46 | 60 | 38.1 | 6.7 | 22 |
| -14 | 7 / 8-14 | -08 | 1/2 | 1JFL9-1408 | 51 | 65 | 30.2 | 6.7 | 24 |
| -17 | 1.1 / 16-12 | -12 | 3/4 | 1JFL9-1712 | 54 | 73 | 38.1 | 6.7 | 30 |
| -17 | 1.1 / 16-12 | -16 | 1 | 1JFL9-1716 | 54 | 73 | 44.5 | 8.0 | 30 |
| -17 | 1.1 / 16-12 | -16 | 1 | 1JFL9-1720 | 54 | 73 | 50.8 | 8.0 | 30 |
| -21 | 1.5 / 16-12 | -12 | 3/4 | 1JFL9-2112 | 66 | 86 | 38.1 | 6.7 | 35 |
| -21 | 1.5 / 16-12 | -16 | 1 | 1JFL9-2116 | 66 | 86 | 44.5 | 8.0 | 35 |
| -21 | 1.5 / 16-12 | -20 | 1.1/4 | 1JFL9-2120 | 66 | 86 | 50.8 | 8.0 | 35 |
| -21 | 1.5 / 16-12 | -24 | 1.1/2 | 1JFL9-2124 | 68 | 86 | 60.3 | 8.0 | 35 |
| -26 | 1.5 / 8-12 | -20 | 1.1/4 | 1JFL9-2620 | 77 | 101 | 50.8 | 8.0 | 42 |
| -26 | 1.5 / 8-12 | -24 | 1.1/2 | 1JFL9-2624 | 82 | 103 | 60.3 | 8.0 | 42 |
| -26 | 1.5 / 8-12 | -32 | 2 | 1JFL9-2632 | 89 | 101 | 71.4 | 9.5 | 42 |
| -30 | 1.7 / 8-12 | -24 | 1.1/2 | 1JFL9-3024 | 93 | 116 | 60.3 | 8.0 | 50 |
| -30 | 1.7 / 8-12 | -32 | 2 | 1JFL9-3032 | 93 | 116 | 71.4 | 9.5 | 50 |
| -40 | 2.1 / 2-12 | -32 | 2 | 1JFL9-4032 | 114 | 168 | 71.4 | 9.5 | 66 |
참고 - JICM x SAE Flange 시리즈의 모든 피팅은 일체형 구조입니다.

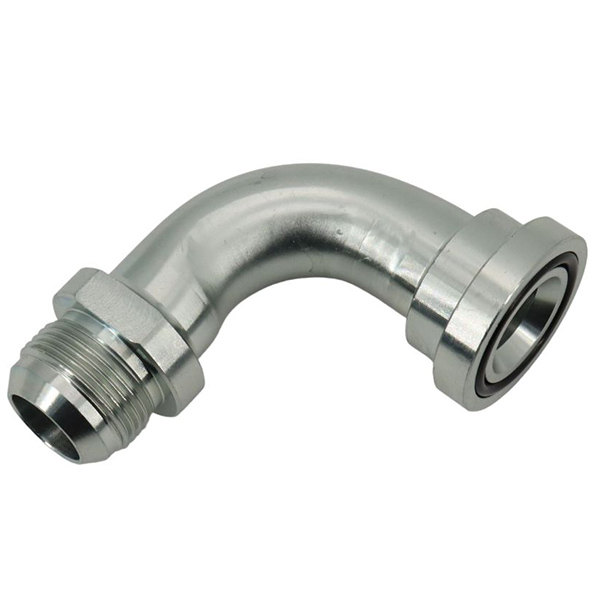

JIC Male x SAE CD 62 플랜지 90 엘보(피규어 1804-FG)
| Thread | 플랜지 | 부품이 없습니다 | L1 | L2 | D | W | S1 | ||
| 대시 | JIC | 대시 | CD 62 | mm | mm | mm | mm | mm | |
| -17 | 1.1 / 16-12 | -12 | 3/4 | 1JFLH9C-1712 | 48 | 48 | 41.3 | 8.8 | 32 |
| -17 | 1.1 / 16-12 | -16 | 1 | 1JFLH9C-1716 | 60 | 50 | 47.6 | 9.5 | 41 |
| -21 | 1.5 / 16-12 | -16 | 1 | 1JFLH9C-2116 | 60 | 50 | 47.6 | 9.5 | 41 |
어플리케이션
건설 장비: 컴팩트하고 고압 연결이 필요한 굴삭기, 로더, 크레인.
풍력 에너지: 터빈의 유압 피치 시스템.
산업기계: 사출성형, 프레스, 자동화 시스템.
해양 및 연안: 선박 유압장치용 내식성 SS316 플랜지.
광업 및 농업: 혹독한 환경에 적합한 내구성 있는 탄소강 플랜지.
