SAE 표준 탄소 및 스테인리스 스틸 O-링 보스 유압 어댑터 - 내구성 및 고압
SAE 표준 탄소강 및 스테인리스강 O-링 보스 유압 어댑터는 고압 유압 시스템용으로 설계된 정밀 엔지니어링 커넥터입니다. 견고한 O-링 보스 씰링 메커니즘을 갖춘 이 어댑터는 까다로운 환경에서도 누수 없는 성능을 보장합니다. 내식성 탄소강 또는 스테인리스강으로 제작되어 탁월한 내구성, SAE 표준(J514/ISO 11926)과의 호환성, 그리고 산업, 자동차 및 중장비 분야에서의 다재다능함을 제공합니다.
기술설명
저희 회사는 매우 완벽한 O-링 보스 유압 어댑터 품목과 다양한 나사산 매칭 품목을 보유하고 있습니다.

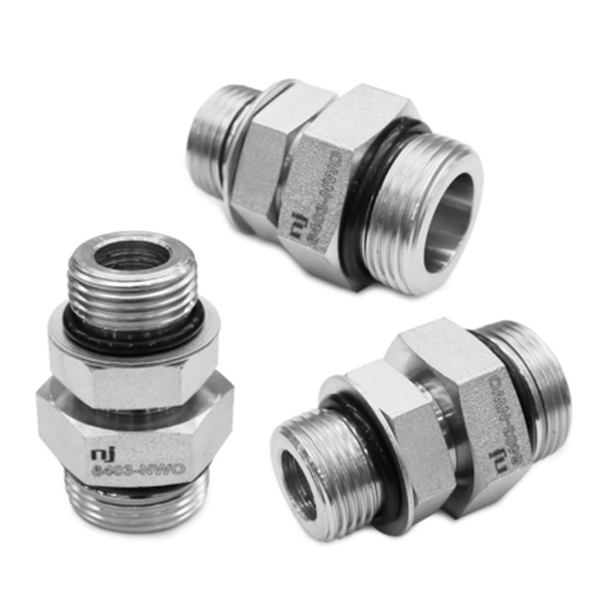

1O

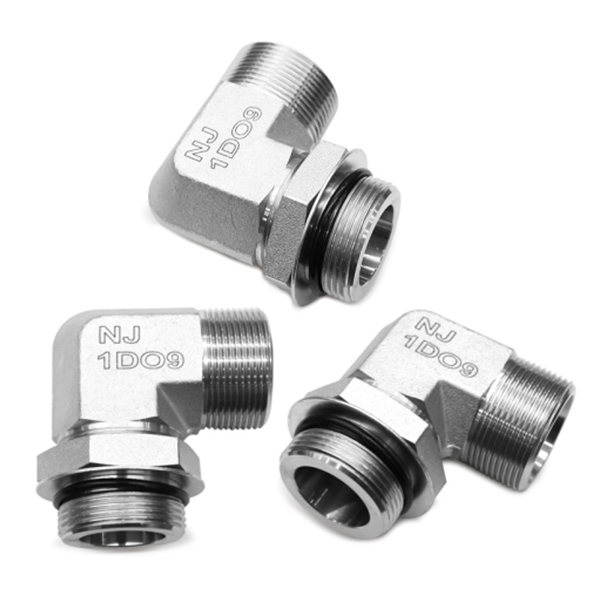

1DO9

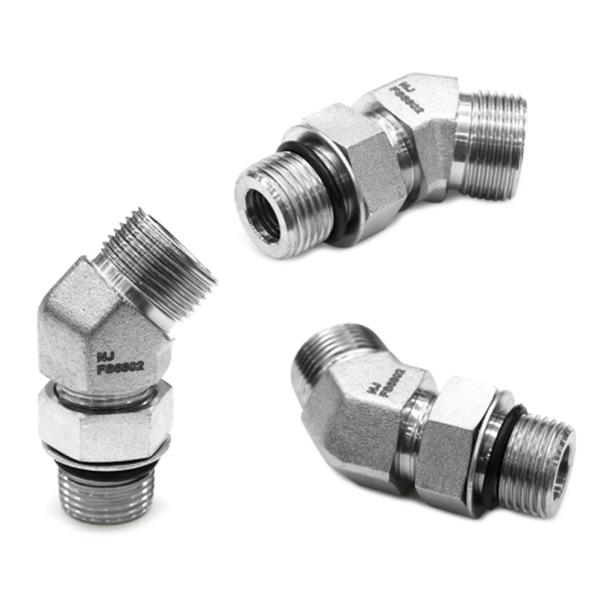

1FO4

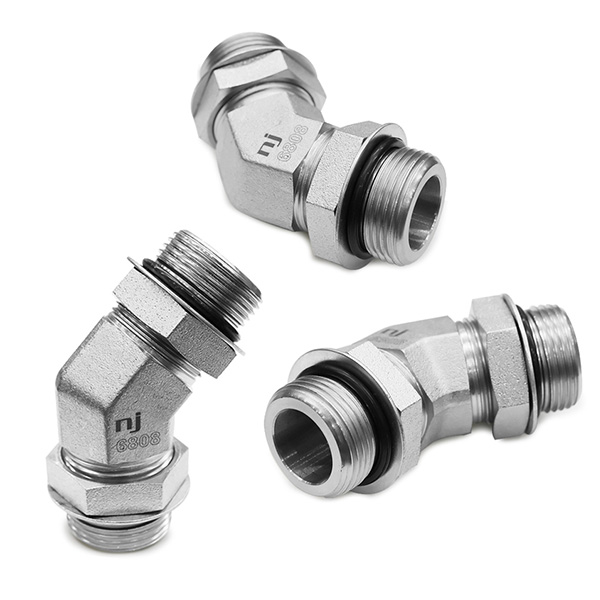

6808왜 당사의 NINGBO NINGJI YULI FLUID EQUIPMENT CO., LTD O-링 보스 유압 어댑터를 선택해야 합니까?
검증된 신뢰성: 실제 환경에서 실패가 전혀 없음을 보장하기 위해 엄격한 압력 테스트를 거쳤습니다.
글로벌 호환성: SAE, DIN, JIS 유압 시스템과 완벽하게 통합되도록 설계되었습니다.
비용 효율성: 서비스 수명이 연장되어 교체 빈도와 운영 비용이 줄어듭니다.
맞춤형 솔루션: 특수 요구 사항에 맞춰 맞춤형 마감재, 소재 및 O-링 화합물을 제공합니다.
SEO 최적화된 키워드 통합
SAE 유압 어댑터, O-링 보스 피팅, 고압 유압 커넥터, 스테인리스 스틸 유압 어댑터, SAE J514 어댑터, 누출 방지 유압 피팅, 산업용 O-링 어댑터, ORB 유압 피팅, 내식성 유압 커넥터.
성능과 수명을 고려하여 설계된 SAE 표준 O-링 보스 유압 어댑터는 안전성, 효율성, 내구성을 중시하는 산업에 최적의 솔루션입니다. 중장비, 자동차 시스템 또는 중요한 유체 이송 애플리케이션 등 어떤 용도에도 이 어댑터는 탁월한 밀봉 무결성과 압력 복원력을 제공합니다. 지금 바로 다양한 제품을 살펴보고 유압 시스템의 신뢰성을 향상시키세요.
기술 데이터
1. UNO Male X UNO 조절형 Male 스트레이트 어댑터/1O
| 스레드 A | 스레드 B | 부품이 없습니다 | L | E | F | H1 | ||
| 대시 | ONE | 대시 | ONE | mm | mm | mm | mm | |
| -09 | 9 / 16-18 | -09 | 9 / 16-18 | 1O-0909 | 40 | 10 | 10 | 17.46 |
| -12 | 3 / 4-16 | -12 | 3 / 4-16 | 1O-1212 | 45 | 11 | 11 | 22.23 |
| -14 | 7 / 8-14 | -14 | 7 / 8-14 | 1O-1414 | 52 | 13 | 13 | 25.40 |

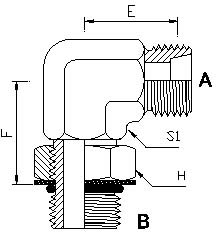

2. DKL 미터법 수나사 X UNO 수나사 90도 엘보/1DO9
| 스레드 A | 스레드 B | 부품이 없습니다 | E | F | S1 | ||
| 대시 | DKL | 대시 | ONE | mm | mm | mm | |
| -14 | M14x1.5(08L) | -07 | 7 / 16x20 | 1CO9-1407 | 23 | 19 | 14 |
| -14 | M14x1.5(08L) | -09 | 9 / 16x18 | 1CO9-1409 | |||
| -16 | M16x1.5(10L) | -09 | 9 / 16x18 | 1CO9-1609 | 24 | 24 | 19 |
| -18 | M18x1.5(12L) | -09 | 9 / 16x18 | 1CO9-1809 | 26 | 25 | 19 |
| -18 | M18x1.5(12L) | -12 | 3 / 4x16 | 1CO9-1812 | 26 | 25 | 19 |
| -22 | M22x1.5(15L) | -12 | 3 / 4x16 | 1CO9-2212 | 28 | 28 | 22 |
| -22 | M22x1.5(15L) | -14 | 7 / 8x14 | 1CO9-2214 | 28 | 28 | 22 |
| -22 | M22x1.5(15L) | -14 | 7 / 8x14 | 1CO9-2217 | |||
| -26 | M26x1.5(18L) | -14 | 7 / 8x14 | 1CO9-2614 | 31 | 32 | 27 |
| -30 | M30x2(22L) | -14 | 7 / 8x14 | 1CO9-3014 | |||
| -30 | M30x2(22L) | -17 | 1.1 / 16x12 | 1CO9-3017 | 35 | 35 | 30 |
| -30 | M30x2(22L) | -21 | 1.5 / 16x12 | 1CO9-3021 | |||
| -36 | M36x2(28L) | -17 | 1.1 / 16x12 | 1CO9-3617 | |||
| -36 | M36x2(28L) | -21 | 1.5 / 16x12 | 1CO9-3621 | 38 | 42 | 36 |
| -45 | M45x2(35L) | -26 | 1.5 / 8x12 | 1CO9-4526 | 48 | 46 | 50 |
3. ORFS 수컷 X UNO 수컷 45도 엘보 /1FO4
| 스레드 A | 스레드 B | 부품이 없습니다 | E | F | S1 | H | ||
| 대시 | ORFS | 대시 | ONE | mm | mm | mm | mm | |
| -09 | 9 / 16-18 | -07 | 7 / 16-20 | 1FO4-0907 | 16 | 30 | 14 | 15.9 |
| -09 | 9 / 16-18 | -09 | 9 / 16-18 | 1FO4-0909 | 17 | 33 | 19 | 19.1 |
| -11 | 11 / 16-16 | -07 | 7 / 16-20 | 1FO4-1107 | 19 | 31 | 19 | 15.9 |
| -11 | 11 / 16-16 | -09 | 9 / 16-18 | 1FO4-1109 | 19 | 33 | 19 | 19.1 |
| -11 | 11 / 16-16 | -12 | 3 / 4-16 | 1FO4-1112 | 19 | 36 | 19 | 23.8 |
| -11 | 11 / 16-16 | -14 | 7 / 8-14 | 1FO4-1114 | 19 | 45 | 27 | 27.0 |
| -13 | 13 / 13-16 | -09 | 9 / 16-19 | 1FO4-1309 | 20 | 33 | 19 | 19.1 |
| -13 | 13 / 16-16 | -12 | 3 / 4-16 | 1FO4-1312 | 20 | 36 | 19 | 23.8 |
| -13 | 13 / 16-16 | -14 | 7 / 8-14 | 1FO4-1314 | 21 | 45 | 27 | 27.0 |
| -16 | 1-14 | -12 | 3 / 4-16 | 1FO4-1612 | 22 | 50 | 30 | 34.9 |
| -16 | 1-14 | -14 | 7 / 8-14 | 1FO4-1614 | 23 | 45 | 27 | 27.0 |
| -19 | 1.3 / 16-12 | -14 | 7 / 8-14 | 1FO4-1914 | 26 | 50 | 27 | 27.0 |
| -19 | 1.3 / 16-12 | -17 | 1.1 / 16-12 | 1FO4-1917 | 26 | 50 | 31 | 34.9 |
| -19 | 1.3 / 16-12 | -21 | 1.5 / 16-12 | 1FO4-1921 | 29 | 52 | 37 | 41.3 |
| -23 | 1.7 / 16-12 | -21 | 1.5 / 16-12 | 1FO4-2321 | 30 | 52 | 37 | 41.3 |
| -27 | 1.11 / 16-12 | -26 | 1.5 / 8-12 | 1FO4-2726 | 32 | 54 | 41 | 47.6 |
| -27 | 1.11 / 16-12 | -30 | 1.7 / 8-12 | 1FO4-2730 | 33 | 54 | 47 | 54.0 |
| -32 | 2-12 | -30 | 1.7 / 8-12 | 1FO4-3230 | 37 | 54 | 47 | 54.0 |
세부 정보
O-링 보스 유압 어댑터 장점:
1. 뛰어난 누출 방지
O-링 보스 설계는 이중 밀봉 메커니즘(금속 대 금속 접촉 + 압축 O-링)을 만들어 압력 급증 시에도 유체/가스 누출을 제거합니다.
2. 고압 저항
최대 10,000 PSI까지 견딜 수 있으므로(소재와 크기에 따라 다름) 고강도 유압 작업에 적합합니다.
3. 내식성
스테인리스 스틸 제품은 녹, 산화, 화학 물질 노출로부터 탁월한 보호 기능을 제공하며, 탄소강 어댑터는 아연 도금 처리되어 내구성이 더욱 강화되었습니다.
4. 쉬운 설치
표준화된 SAE 나사산을 사용한 간소화된 조립으로 가동 중지 시간과 유지 관리 비용이 줄어듭니다.
5. 넓은 온도 범위
-65°F ~ +400°F(-54°C ~ +204°C)의 온도에서 안정적으로 작동하여 극한 기후에서도 기능성을 보장합니다.
6. SAE/ISO 규정 준수
글로벌 유압 시스템과의 호환성을 보장하기 위해 SAE J514 및 ISO 11926 표준에 따라 제조되었습니다.
O-링 보스 유압 어댑터 특징:
1. 재료 옵션
탄소강: 내식성을 위해 아연 도금 처리되었으며, 일반적인 용도로 비용 효율적입니다.
스테인리스 스틸(304/316): 중요한 환경에서 뛰어난 내화학성 및 내열성을 제공합니다.
2. 정밀 나사산 가공
SAE 직선 나사산(ORB)은 교차 나사산 위험 없이 안전한 연결을 보장합니다.
3. O-링 호환성
고품질 Buna-N, Viton 또는 Nitrile O-링이 미리 설치되어 있습니다(요청 시 사용자 정의 가능).
4. 표면 마무리
매끄럽고 다듬어진 표면은 씰의 마모를 최소화하고 제품 수명을 연장합니다.
5. 크기 범위
다양한 유압 구성에 맞게 1/8" ~ 2" NPT, JIC 및 미터법 나사산 크기로 제공됩니다.
6. 인증
7. RoHS 규격을 준수하며 ISO 9001 품질 기준을 충족하도록 테스트되었습니다.
어플리케이션
O-링 보스 유압 어댑터 응용 분야:
1. 유압 시스템
건설 장비, 농업 기계, 산업용 도구 등의 고압 유압 회로에서 호스, 파이프, 구성 요소를 연결하는 데 이상적입니다.
2. 자동차 산업
극한의 압력과 진동 하에서도 안정적인 밀봉을 보장하기 위해 브레이크 라인, 파워 스티어링 시스템, 연료 공급 네트워크에 사용됩니다.
3. 석유 및 가스 장비
가혹한 화학 물질과 고온 유체에 대한 내구성이 중요한 굴착 장비, 펌프 및 파이프라인에 배치됩니다.
4. 항공 우주 및 방위
가볍지만 내구성이 뛰어나고 실패 방지 밀봉이 필요한 유압 및 공압 시스템에 적합합니다.
5. 제조 기계
CNC 기계, 프레스, 자동화 시스템에서 효율적인 유체 전달을 보장합니다.
