R1 R2 R5 고무 호스용 SAE BSP 강철 스테인리스 재사용 가능 호스 피팅
재사용 가능한 호스 피팅은 여러 번 사용할 수 있는 유압 피팅입니다. 쉽게 분해하고 재조립할 수 있어 호스나 튜브를 교체하거나 수리해야 하는 상황에 이상적입니다. 따라서 피팅 전체를 교체하는 것보다 시간과 비용을 절약할 수 있습니다.
기술설명

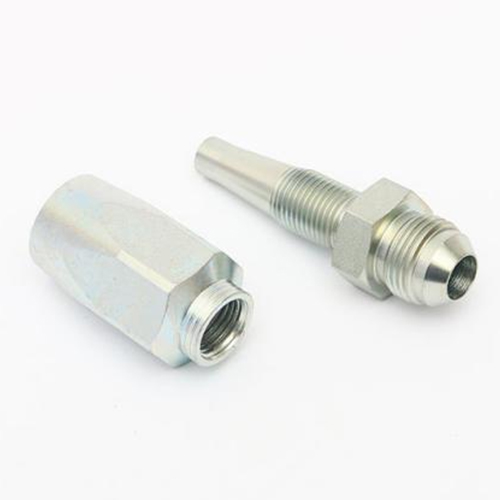

재사용 가능한 호스 피팅은 일반적으로 피팅(본체만)과 소켓, 두 부분으로 구성됩니다. 소켓은 고무 호스나 튜브에 연결할 수 있습니다. 피팅과 소켓은 나사산으로 서로 연결되도록 설계되어 두 구성 요소를 안전하고 견고하게 연결합니다.
피팅의 나사산 측면은 수나사 또는 암나사일 수 있으며, 다양한 설치 환경에 맞게 직선형, 45도 엘보형, 90도 엘보형으로 제작될 수 있습니다.
나사산 측면의 나사산 유형: 다양한 시장의 적용 표준 요구 사항과 적용 환경에서 재사용 가능한 호스 피팅의 작동 압력에 대한 요구 사항을 충족하기 위해 아래와 같이 다양한 나사산 및 씰 유형을 제공합니다.
재사용 가능한 JIC(Joint Industry Committee) 호스 피팅: 37도 플레어, SAE J514
37도 플레어 시트 면을 사용하여 연결하며 SAE J514 표준을 충족합니다. 일반적으로 저압 등급, 직선형, 45도 엘보형, 90도 엘보형 등 다양한 설치 환경에 적합합니다.

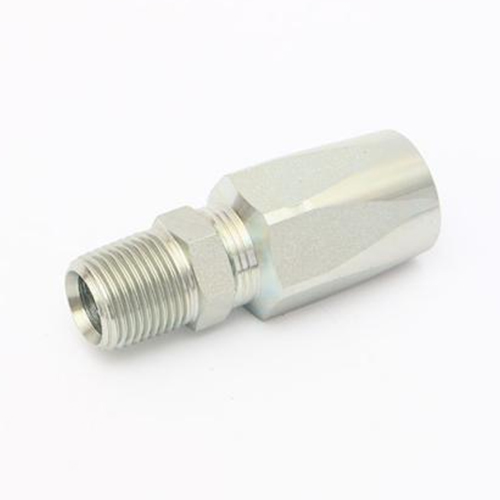

NPT(National Pipe Thread) 재사용 호스 피팅: 테이퍼형 나사산
NPT 나사산은 미국 시장, 특히 북미에서 가장 널리 받아들여지므로 NPT 재사용 피팅은 미국과 캐나다에서 가장 많이 판매됩니다.
ORFS(O-링 페이스 씰) 재사용 가능 호스 피팅: O-링 페이스 씰(SAE J1453)
ORFS 피팅은 현재 시장에서 고압 장비에 가장 많이 사용되는 제품입니다. O-링 엔드페이스 씰이 6000psi의 고압에서도 안정적으로 작동하기 때문입니다. 따라서 누설이 걱정된다면 ORFS 분리형 커넥터가 가장 현명한 선택이 될 것입니다.
BSP(영국 표준 파이프) 재사용 가능 호스 피팅: BSPP, BSPT, BS 5200 포함
BSP 재사용 호스 피팅에는 BSPP와 BSPT가 포함됩니다. 이 두 재질은 유럽에서 인기가 높으며 안정적인 압력 등급을 제공합니다. NPT 피팅을 선호하는 고객은 BSP 피팅도 선택하는 경우가 많습니다.
JIS : JIS 테이퍼 파이프 나사산(JIS B30)과 일치하는 2351도 플레어 시트입니다.
JIS 나사도 영국산이며, 일본에서 일반적으로 사용됩니다. 사용자층은 적지만 신뢰성이 높습니다. 일반적으로 30도 테이퍼 씰을 사용하며 JIS B2351 표준을 준수합니다.
기술 데이터

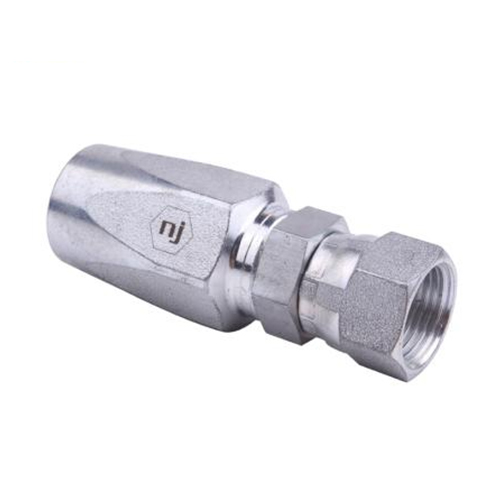

I8J - JIC 여성 이성애자
| Thread | 호스 | 부품이 없습니다 | H | H1 | CA | N | ||
| 대시 | 크기 | 대시 | 크기 | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8J-0704 | 14.3 | 14 | 28 | 9 |
| -8 | 1 / 2-20 | -4 | 1 / 4 " | I8J-0804 | 15.9 | 14 | 28 | 10 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8J-0904 | 17.5 | 17 | 30 | 10 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8J-0906 | 17.5 | 17 | 31 | 10 |
| -12 | 3 / 4-16 | -6 | 3 / 8 " | I8J-1206 | 22.2 | 22 | 32 | 11 |
| -12 | 3 / 4-16 | -8 | 1 / 2 " | I8J-1208 | 22.2 | 22 | 32 | 11 |
| -14 | 7 / 8-14 | -6 | 3 / 8 " | I8J-1406 | 25.4 | 22 | 33 | 13 |
| -14 | 7 / 8-14 | -8 | 1 / 2 " | I8J-1408 | 25.4 | 22 | 33 | 13 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 " | I8J-1712 | 32 | 27 | 39 | 15 |
| -21 | 1.5 / 16-12 | -12 | 3 / 4 " | I8J-2112 | 32 | 36 | 42 | 15 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8J-2116 | 38 | 36 | 42 | 15 |

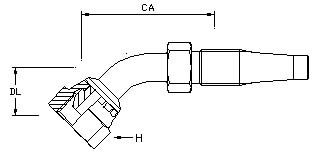

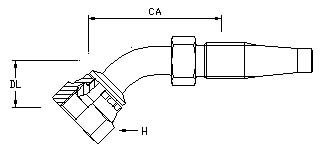

I8J4 - JIC 여성 45 벤드
| Thread | 호스 | 부품이 없습니다 | H | H1 | CA | DL | N | ||
| 대시 | BSP | 대시 | 크기 | mm | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8J4-0704 | 14.3 | 14 | 44 | 14 | 9 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8J4-0904 | 17.5 | 14 | 44 | 15 | 10 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8J4-0906 | 17.5 | 17 | 54 | 18 | 10 |
| -12 | 3 / 4-16 | -6 | 3 / 8 " | I8J4-1206 | 22.2 | 19 | 55 | 19 | 11 |
| -12 | 3 / 4-16 | -8 | 1 / 2 " | I8J4-1208 | 22.2 | 22 | 63 | 22 | 11 |
| -14 | 7 / 8-14 | -8 | 1 / 2 " | I8J4-1408 | 25.4 | 22 | 65 | 23 | 13 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 " | I8J4-1712 | 32 | 27 | 84 | 27 | 15 |
| -21 | 1.5 / 16-12 | -12 | 3 / 4 " | I8J4-2112 | 38 | 36 | 93 | 34 | 15 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8J4-2116 | 38 | 36 | 99 | 36 | 15 |

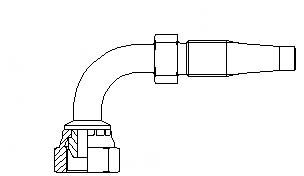

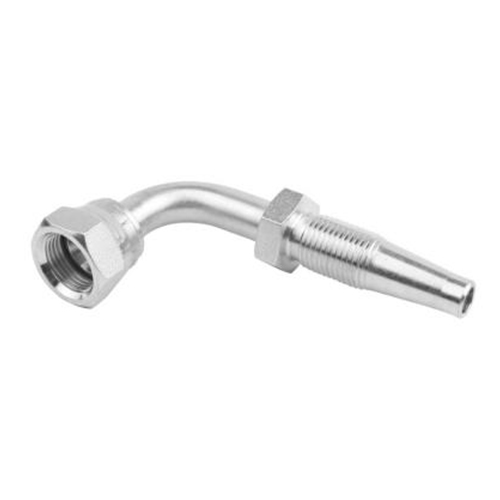

I8J9 - JIC 여성 90 벤드
| Thread | 호스 | 부품이 없습니다 | H | H1 | CA | DL | N | ||
| 대시 | 크기 | 대시 | 크기 | mm | mm | mm | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8J9-0704 | 14.3 | 14 | 35 | 29 | 9 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8J9-0904 | 17.5 | 14 | 35 | 30 | 10 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8J9-0906 | 17.5 | 17 | 48 | 37 | 10 |
| -12 | 3 / 4-16 | -6 | 3 / 8 " | I8J9-1206 | 22.2 | 19 | 48 | 38 | 11 |
| -12 | 3 / 4-16 | -8 | 1 / 2 " | I8J9-1208 | 22.2 | 22 | 57 | 45 | 11 |
| -14 | 7 / 8-14 | -8 | 1 / 2 " | I8J9-1408 | 25.4 | 22 | 57 | 47 | 13 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 " | I8J9-1712 | 32 | 27 | 77 | 59 | 15 |
| -21 | 1.5 / 16-12 | -12 | 3 / 4 " | I8J9-2112 | 38 | 36 | 77 | 67 | 15 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8J9-2116 | 38 | 36 | 94 | 70 | 15 |
I8JM - JIC 남성 스트레이트
| Thread | 호스 | 부품이 없습니다 | H | CA | ||
| 대시 | 크기 | 대시 | 크기 | mm | mm | |
| -7 | 7 / 16-20 | -4 | 1 / 4 " | I8JM-0704 | 14 | 34 |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8JM-0904 | 17 | 35 |
| -9 | 9 / 16-18 | -6 | 3 / 8 " | I8JM-0906 | 17 | 36 |
| -12 | 3 / 4-16 | -6 | 3 / 8 " | I8JM-1206 | 22 | 38 |
| -12 | 3 / 4-16 | -8 | 1 / 2 " | I8JM-1208 | 22 | 38 |
| -14 | 7 / 8-14 | -8 | 1 / 2 " | I8JM-1408 | 24 | 41 |
| -17 | 1.1 / 16-12 | -12 | 3 / 4 " | I8JM-1712 | 30 | 48 |
| -21 | 1.5 / 16-12 | -16 | 1" | I8JM-2116 | 36 | 52 |
I8F - ORFS 여성 90 BEND
| Thread | 호스 | 부품이 없습니다 | H | H1 | CA | DL | |||
| 대시 | 크기 | 대시 | 크기 | mm | mm | mm | mm | mm | |
| -9 | 9 / 16-18 | -4 | 1 / 4 " | I8F9-0904 | 17.5 | 14 | 43 | 25 | 8.5 |
| -11 | 11 / 16-18 | -6 | 3 / 8 " | I8F9-1106 | 20.6 | 19 | 49 | 38 | 9.5 |
| -13 | 13 / 13-16 | -8 | 1 / 2 " | I8F9-1308 | 23.8 | 22 | 56 | 41 | 11.0 |
I8B - BSPP 여성 이성애자
| Thread | 호스 | 부품이 없습니다 | H | H1 | CA | N | ||
| 대시 | BSP | 대시 | 크기 | mm | mm | mm | mm | |
| -2 | 1 / 8-28 | -4 | 1 / 4 " | I8B-0204 | 14 | 14 | 28 | 4 |
| -4 | 1 / 4-19 | -4 | 1 / 4 " | I8B-0404 | 19 | 16 | 30 | 5 |
| -4 | 1 / 4-19 | -6 | 3 / 8 " | I8B-0406 | 19 | 19 | 34 | 5 |
| -6 | 3 / 8-19 | -4 | 1 / 4 " | I8B-0604 | 22 | 19 | 33 | 6 |
| -6 | 3 / 8-19 | -6 | 3 / 8 " | I8B-0606 | 22 | 19 | 34 | 6 |
| -6 | 3 / 8-19 | -8 | 1 / 2 " | I8B-0608 | 22 | 22 | 34 | 6 |
| -8 | 1 / 2-14 | -6 | 3 / 8 " | I8B-0806 | 27 | 22 | 34 | 7 |
| -8 | 1 / 2-14 | -8 | 1 / 2 " | I8B-0808 | 27 | 22 | 34 | 7 |
| -12 | 3 / 4-14 | -8 | 1 / 2 " | I8B-1208 | 32 | 27 | 34 | 9 |
| -12 | 3 / 4-14 | -12 | 3 / 4 " | I8B-1212 | 32 | 27 | 40 | 9 |
| -16 | 1-11 | -12 | 3 / 4 " | I8B-1612 | 38 | 36 | 40 | 9 |
| -16 | 1-11 | -16 | 1" | I8B-1616 | 38 | 36 | 45 | 9 |
I8B4 - BSPP 여성 45 벤드
| Thread | 호스 | 부품이 없습니다 | H | H1 | CA | DL | N | ||
| 대시 | BSP | 대시 | 크기 | mm | mm | mm | mm | mm | |
| -4 | 1 / 4-19 | -4 | 1 / 4 " | I8B4-0404 | 19 | 14 | 45 | 16 | 5 |
| -6 | 3 / 8-19 | -6 | 3 / 8 " | I8B4-0606 | 22 | 17 | 56 | 20 | 6 |
| -8 | 1 / 2-14 | -8 | 1 / 2 " | I8B4-0808 | 27 | 22 | 65 | 24 | 7 |
| -12 | 3 / 4-14 | -12 | 3 / 4 " | I8B4-1212 | 32 | 27 | 70 | 28 | 9 |
| -16 | 1"/11 | -16 | 1" | I8B4-1616 | 38 | 36 | 100 | 33 | 9 |
I8B9 - BSPP 여성 90 벤드
| Thread | 호스 | 부품이 없습니다 | H | H1 | CA | DL | N | ||
| 대시 | BSP | 대시 | 크기 | mm | mm | mm | mm | mm | |
| -4 | 1 / 4-19 | -4 | 1 / 4 " | I8B9-0404 | 19 | 14 | 39 | 31 | 5 |
| -6 | 3 / 8-19 | -6 | 3 / 8 " | I8B9-0606 | 22 | 17 | 48 | 40 | 6 |
| -8 | 1 / 2-14 | -6 | 3 / 8 " | I8B9-0806 | 22 | 22 | 48 | 40 | 6 |
| -8 | 1 / 2-14 | -8 | 1 / 2 " | I8B9-0808 | 27 | 22 | 57 | 48 | 7 |
| -12 | 3 / 4-14 | -12 | 3 / 4 " | I8B9-1212 | 32 | 27 | 77 | 60 | 9 |
| -16 | 1 "-11 | -16 | 1" | I8B9-1616 | 38 | 36 | 94 | 73 | 9 |
참고사항: R1 또는 R2 고무 호스에 사용하려는 경우 RN1 또는 RN2 소켓이 제공되며, 이 경우 부품 번호는 H8J-R1/H8J-R2입니다. R5 고무 호스를 사용하려는 경우 RN5 소켓으로 조립되며, 부품 번호는 H5J입니다.
세부 정보
현재 NJ에서는 SAE100R1AT, SAE100R2AT, SAE100R5 고무 호스용 재사용 가능 호스 피팅을 제공하고 있습니다. 또한, 고객께서 완전하고 자세한 자료를 제공해 주시면 100R7용 재사용 가능 호스 피팅 프로젝트도 환영합니다.
1. 마감 : 일반 아연도금(Cr3, Silver), 아연니켈도금, 니켈도금
2. 사용 가능한 크기: 7/16-20” ~ 1-5/16-12”
3. 압력: 210PSI에서 500PSI까지 저압으로 사용 가능
4. 최소 주문 수량(MOQ): 우리는 대부분의 크기를 재고로 보관하므로 최소 주문 수량(MOQ)은 없습니다. 최소 주문 수량(MOQ)이 없는 경우 각각 500개입니다.
5. 재질 : 탄소강(#45강), 스테인리스강(304 또는 316L), 황동
6. 표준: SAE/BRITISH 표준 또는 도면 및 샘플(OEM)에 따름
7. 배송: 재고 주문 시 7-15 영업일, 생산 주문 시 30-45일
