SAE 표준 탄소강 테스트 포인트 유압 어댑터 - 고압 호환
SAE 표준 탄소강 테스트 포인트 유압 어댑터는 고압 유압 및 윤활 시스템용으로 설계된 정밀 엔지니어링 피팅입니다. SAE J514, J1926 및 기타 산업 표준을 준수하는 이 어댑터는 압력 테스트, 진단 및 유지보수를 위한 안전하고 누설 방지 연결을 보장합니다. 내구성이 뛰어난 탄소강으로 제작되어 최대 수천 PSI의 극한 압력을 견디는 동시에 SAE 규격 부품과 완벽하게 호환됩니다. 나사산에는 JIC, ORFS가 포함됩니다.
제품소개
6564
FS6564왜 당사의 SAE 테스트 포인트 어댑터를 선택해야 할까요?
신뢰성: SAE 및 업계 성능 기준을 충족하기 위해 엄격한 테스트를 거쳤습니다.
글로벌 표준 준수: 기존 유압 시스템과의 원활한 통합을 보장합니다.
향상된 안전성: 견고한 구조로 고압 하에서도 고장 위험이 최소화됩니다.
폭넓은 산업 활용: OEM, 유지관리 팀, 유체 동력 엔지니어의 신뢰를 받고 있습니다.
기술 사양
재료: 탄소강(요청 시 스테인리스강 옵션 제공)
표준: SAE J514, SAE J1926
나사 유형: 직선 나사(JIC, ORFS), 테이퍼 나사 옵션 제공
압력 등급: 최대 5,000 PSI(구성에 따라 다름)
온도 범위: -20°F ~ +250°F(-29°C ~ +121°C)
표면처리 : 내식성을 위해 아연도금 또는 흑색산화 처리
결론
정밀성, 내구성 및 규정 준수를 요구하는 산업을 위해 SAE 표준 탄소강 테스트 포인트 어댑터는 탁월한 성능을 제공합니다. 진단, 유지보수 또는 시스템 업그레이드 등 어떤 용도로든 이 피팅은 고압 유체 시스템을 위한 안정적이고 표준화된 솔루션을 제공합니다.
SAE 규격에 맞는 유압 테스트 포인트 솔루션을 알아보려면 지금 바로 당사 카탈로그를 살펴보세요!
기술 데이터
* 테스트 포트 커넥터는 포함되지 않습니다. 별도 구매 가능합니다.

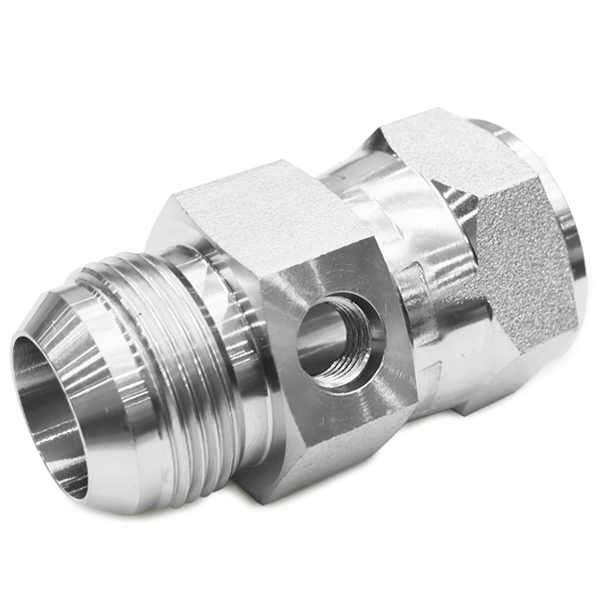

JIC M JIC F - 7/16" UNO 크로스 포트(그림 6564)
| 스레드 A / B | 스레드 C | 부품이 없습니다 | E | F | N | H1 | H | ||
| 대시 | JIC | 대시 | ONE | mm | mm | mm | mm | mm | |
| -07 | 7 / 16-20 | -07 | 7 / 16-20 | A9JO-0707 | 23 | 23 | 9 | 27 | 14.3 |
| -09 | 9 / 16-18 | -07 | 7 / 16-20 | A9JO-0907 | 23 | 24 | 10 | 27 | 17.5 |
| -12 | 3 / 4-16 | -07 | 7 / 16-20 | A9JO-1207 | 26 | 26 | 11 | 27 | 22.2 |
| -14 | 7 / 8-14 | -07 | 7 / 16-20 | A9JO-1407 | 28 | 28 | 13 | 27 | 25.4 |
| -17 | 1.1 / 16-12 | -07 | 7 / 16-20 | A9JO-1707 | 31 | 30 | 15 | 32 | 32 |
| -21 | 1.5 / 16-12 | -07 | 7 / 16-20 | A9JO-2107 | 32 | 33 | 16 | 38 | 38 |
| -26 | 1.5 / 8-12 | -07 | 7 / 16-20 | A9JO-2607 | 33 | 35 | 17 | 46 | 50 |
* 테스트 포트 커넥터는 포함되지 않습니다. 별도 구매 가능합니다.

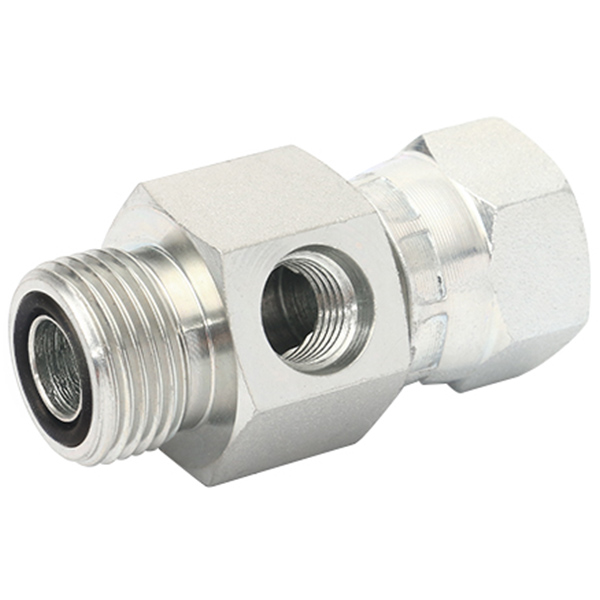

ORFS MX ORFS F - 7/16" UNO 크로스 포트(피겨 6574/FS6564)
| 스레드 A / B | 스레드 C | 부품이 없습니다 | E | F | N | H1 | H | ||
| 대시 | JIC | 대시 | ONE | mm | mm | mm | mm | mm | |
| -09 | 9 / 16-18 | -07 | 7 / 16-20 | A9FO-0907 | 19 | 25 | 8 | 27 | 17.5 |
| -11 | 11 / 16-16 | -07 | 7 / 16-20 | A9FO-1107 | 20 | 27 | 10 | 27 | 20.6 |
| -13 | 13 / 16-16 | -07 | 7 / 16-20 | A9FO-1307 | 22 | 30 | 11 | 27 | 23.8 |
| -16 | 1-14 | -07 | 7 / 16-20 | A9FO-1607 | 24 | 33 | 14 | 27 | 28.6 |
| -19 | 1.3 / 16-12 | -07 | 7 / 16-20 | A9FO-1907 | 26 | 37 | 15 | 32 | 34.9 |
| -23 | 1.7 / 16-12 | -07 | 7 / 16-20 | A9FO-2307 | 27 | 39 | 16 | 38 | 41.3 |
어플리케이션
이러한 SAE 테스트 포인트 어댑터는 안정적인 압력 모니터링과 유체 시스템 유지 관리가 필요한 산업에 필수적입니다.
1. 유압 시스템 – 건설 기계, 농업 장비, 산업용 유압 장치에서 압력 테스트에 사용됩니다.
2. 윤활 시스템 – 엔진, 기어박스 및 중장비의 오일 압력 점검 및 샘플링을 용이하게 합니다.
3. 유체 동력 시스템 – 공압 및 유압 회로에서 빠른 진단이 가능합니다.
4. 이동식 장비 - 고압 복원력이 중요한 트럭, 크레인 및 광산 차량에 이상적입니다.
5. 제조 및 유지관리 – 게이지, 센서 및 테스트 도구에 대한 표준화된 액세스 지점 역할을 합니다.
